Bộ Điều Chế Tín Hiệu Analog WAM-520

Xem Ảnh lớn

Giá:	Liên hệ
Trạng thái:	Còn hàng
Loại sản phẩm:	Modulator
Đánh giá:	Chưa có

Chi tiết Thông số kỹ thuật Bình luận (0) Sản phẩm cùng loại (11)

Thông tin bộ điều chế Winersat WAM-520

Winersat WAM-520 là bộ điều chế analog đạt chuẩn chất lượng, thường được sử dụng trong hệ thống Headend analog để chuyển đổi AV sang RF trong một mô đun duy nhất với hệ thống lọc SAW chuyên dụng nhằm Fix kênh đúng tần số yêu cầu.

Bộ điều chế Winersat WAM-520 thường được ứng dụng vào việc thiết lập hệ thống truyền hình cáp, trung tâm Headend, mạng truyền hình CATV, trộn tín hiệu các kênh truyền hình vệ tinh, tín hiệu camera , tín hiệu đầu phát DVD… vào hệ thống truyền hình cáp của tòa nhà chung cư, khách sạn…..

Bộ điều chế Winersat WAM-520 Tín hiệu ra đạt 115dB, giúp cho việc cài đặt thiết lập hệ thống đơn giản, tín hiệu tới các tivi đẹp, rõ nét.

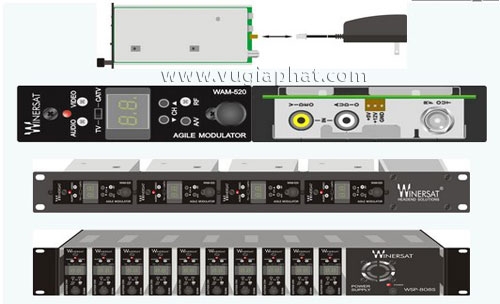

Winersat WAM-520

* Một bộ hoàn chỉnh cho 4 mô-đun được cài đặt với nguồn & giá 1U:

- Một hộp bên trong cho một bộ hoàn chỉnh

- Five (5) bộ hoàn chỉnh (5 hộp bên trong) hoặc 20 mô-đun trên mỗi thùng

- Một thùng carton: 16 Kg / 3,2 Cuft

* Một bộ hoàn chỉnh cho 10 mô-đun được cài đặt với nguồn & giá 2U:

- Một bọt bên trong cho một bộ hoàn chỉnh

- Một thùng carton cho một bộ hoàn chỉnh (1 bọt bên trong)

- Một thùng carton: 8 Kg / 1,2 Cuft

Bạn hãy viết thêm nhận xét về sản phẩm này

Tên bạn:

Nội dung bài viết của bạn về bài viết: Chú ý: Không chấp nhận định dạng HTML!

Chất lượng: Kém Tốt

Nhập mã số xác nhận bên dưới:

Tiếp tục

Frequency Range	PAL-B/G 48 to 860 MHz ; PAL-D/K 48 to 860 MHz
	PAL-I 55 to 860 MHz ; NTSC 54 to 860 MHz
Output Level	+ 45 dBmV (minimum 15dB adjustment range
Output Impedance	75 Ohms
A / V Ratio	15dB/20dB selectable ( +/- 2dB)
Frequency Stability	± 5KHZ
Intercarrier Frequency	PAL-B/G 5.5MHz ± 5KHZ ; PAL-D/K 6.5MHz ± 5KHZ
	PAL-I 6.0MHz ± 5KHZ ; NTSC 4.5MHz ± 5KHZ
Spurious Outputs	-60 dBc typical measured at 15 dB A/V ratio and with
	Modulator output level of +45 dBmV
C/N	60 dB Typical

VIDEO

Input Level for 87.5% Modulation	1 Vp-p. Adjustable with front panel VR control
Input Impedance	75Ohms
Frequency Response	± 1 dB (Within 5MHz)
S/N	60dB Typical

AUDIO

Input Level for 25 KHz Peak Deviation	140 mV rms. Adjustable with front panel VR control
Input Impedance	Greater than 10 K Ohms , unbalanced
Pre emphasis	PAL-B/G 50 μSec ; PAL-D/K 50 μSec
	PAL-I 50 μSec ; NTSC 75 μSec
Frequency Response	± 1 dB ( 40Hz to 15 KHz )

GENERAL

AC Power Input	90~260VAC,50/60Hz
DC Power Output	(2U)12V / 4A , 5 V / 6.4A ; (1U) 12V / 2.6A , 5 V / 3.5A
Operating Temperature	0℃ to + 50 ℃
Size	1”W * 3.5”h * 7.5” d (2.5cm)W * (8.9cm) H * (19.1 cm )*D
Weight	0.3 Kg
