Bộ điều chế Winersat WAM-860SL

Xem Ảnh lớn

Giá:	Liên hệ
Trạng thái:	Còn hàng
Loại sản phẩm:	Modulator
Đánh giá:	Chưa có

Chi tiết Thông số kỹ thuật Bình luận (0) Sản phẩm cùng loại (12)

Thông tin Bộ điều chế Winersat WAM-860SL

Bộ điều chế WAM-860SL được sản xuất bởi hãng Winersat dùng để chuyển đổi tín hiệu AV (Audio/Video của camera, đầu thu kỹ thuật số...) sang tín hiệu RF.

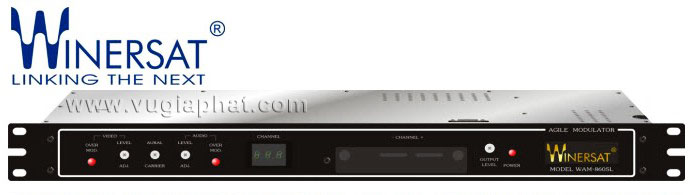

Bộ điều chế Winersat WAM-860SL

Bộ điều chế Winersat WAM-860SL là bộ điều chế chuyên dụng, chuyên làm các hệ thống Headend cao cấp cho MATV hoặc CATV.

Bộ điều chế Winersat WAM-860SL Tần số ra có thể thay đổi theo yêu cầu

Vũ Gia Phát đã triển khải lắp đặt Bộ điều chế Winersat WAM-860SL cho hệ thống Headend của truyền hình HTVC

Bộ điều chế Winersat WAM-860SL có tần số tiếng (hệ tiếng) cố định BG, DK phụ thuộc vào đơn đặt hàng.

- Thiết bị được bảo hành 12 tháng

- Giá trên chưa bao gồm 10% VAT

Bạn hãy viết thêm nhận xét về sản phẩm này

Tên bạn:

Nội dung bài viết của bạn về bài viết: Chú ý: Không chấp nhận định dạng HTML!

Chất lượng: Kém Tốt

Nhập mã số xác nhận bên dưới:

Tiếp tục

Specifications

Output Frequency Range	47~860 MHz Adjustable
Output Level	WAM-860SL 60dBmV Typical WAM-860N 50dBmV Typical
Output Level Range	15dB, Continuously Adjustable
V/A Carrier Power Ratio	-9~-30dB Continuously Adjustable
Spurious Harmonics	≧ 55dB below Video Carrier
Output Impedance	75 Ω
Frequency Accuracy / Stability	within ± 5KHz
RF Output Return Loss	22dB
Video Modulation Depth Indicator	Set @ 87.5%, Adjustable to 90% Typical

IF Output Level	28dBmV (Video Carrier)
Video IF Carrier Frequency	NTSC : 45.75 MHz PAL-B : 38.9 MHz PAL-D : 38 MHz PAL-I : 38 MHz
Audio IF Carrier Frequency	NTSC : 41.25 MHz PAL-B : 33.4 MHz PAL-D : 31.5 MHz PAL-I : 32 MHz

VIDEO

Input Level	Factory Set for 87.5% Modulation
Input Type	Composite Video Negative Sync.
Video Frequency Response	±1.5dB
Modulation Range	0~95% Adjustable
Input Impedance	75 Ω

AUDIO

Input Level	400mVp-p for ± 25KHz Dev.
Audio Frequency	NTSC : 4.5 MHz ± 3KHz above Video PAL-B: 5.5 MHz ± 3KHz above Video PAL-D: 6.5 MHz ± 3KHz above Video
Audio Harmonic Distortion	0.5%
Audio Frequency Response	± 0.5dB
Input Impedance	Hi-Z
BTSC Stereo / Mono(*)	Field Defeatable Audio Pre-emphasis for BTSC Baseband Inputs
Audio Overmodulation LED Indicator	25KHz ± 2KHz

GENERAL

Power Requirement	90~260V AC Switching 50 / 60 Hz
Temperature Range	0~50 ℃
Rear Panel Connectors	F-Type (Video In, IF Out, IF In and RF Out)
Rear Panel Connectors	RCA Type (Audio In)
Real size of the unit	482 (W) x 283(D) x 44.5(H) mm,
Measurement	537 (W) x 325 (D) x 85 (H) mm,
Packing	1 Set / Inner Box, Gross weight: 2.73Kgs
	5 Sets / Carton / 17 Kgs /
	545 (W) x 355 (D) x 458 (H) mm
