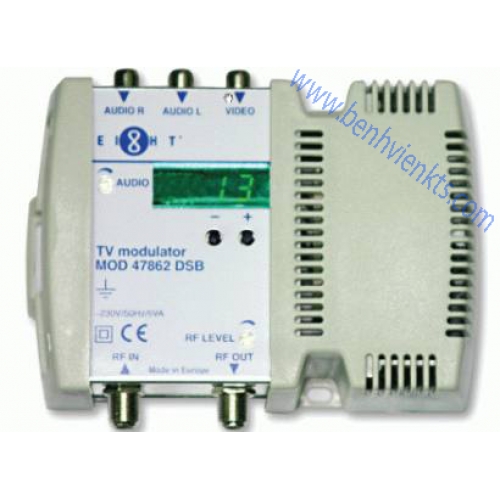

Bộ Điều Chế RF EIGHT (MOD 47862 DSB)
-500x500.jpg "Bộ Điều Chế RF EIGHT (MOD 47862 DSB)") Xem Ảnh lớn |
|
Thông tin Bộ điều chế RF EIGHT (MOD 47862 DSB)
Bộ điều chế RF EIGHT (MOD 47862 DSB) dùng để chuyển tín hiệu AV sang RF. Bộ điều chế RF EIGHT (MOD 47862 DSB) thường được sử dụng triển khai thống mạng truyền hình CATV, chèn tín hiệu các kênh truyền hình vệ tinh, tín hiệu camera, tín hiệu đầu phát DVD… vào hệ thống truyền hình cáp của tòa nhà, khách sạn…..
Bộ Điều Chế RF EIGHT (MOD 47862 DSB)
Tính năng Bộ điều chế RF EIGHT (MOD 47862 DSB)
- Tần số điều biến nhanh gấp đôi biên độ TV bộ nhớ kênh khó thay đổi.
- Tần số âm thanh đầu vào được điều chính với tính ổn định PLL.
- Vòng lặp RF kết hợp thông suốt.
- Toàn bộ phạm vi truyền hình bao phủ bởi một mô-đun phát mẫu nội bộ.
- Cổng kết nối: Video / audio loại 3xRCA ổ cắm, RF - loại F.
Vũ Gia Phát đã triển khai lắp đặt các hệ thống truyền hình cho các chung cư, khách sạn, resort,... khu vực miền nam. Với độ bền và tính ổn định cao, bộ điều chế RF EIGHT (MOD 47862 DSB) được chúng tôi tin dùng trong các dự án truyền hình.
Click vào đây để xem hệ thống được chúng tôi mô tả triển khai cho hệ thống truyền hình với bộ điều chế RF EIGHT (MOD 47862 DSB)
- Thiết bị được bảo hành 12 tháng
- Giá trên chưa bao gồm 10% VAT
Hướng dẫn cài đặt và sử dụng
Nội dung bài viết của bạn về bài viết: Chú ý: Không chấp nhận định dạng HTML!
Chất lượng: Kém Tốt
Nhập mã số xác nhận bên dưới:
|
DSB TV Modulators
Video/audio -type 3xRCA socket, RF - F type
|
|
|
|
|
|
RF output
|
|
Level(typical)/Impedance
|
|
100dBµ V / 75
|
|
Level Adjustment
|
|
0 , -15dB
|
|
Output Frequency Range
|
|
21 - 69 (G, H, I, K) 470, 862MHz; 14-78 (M, N) 470, 862MHz; 6-SR18(D) 174, 294MHz**
|
|
E5-S20 (B) 174, 300MHz***; 1-3 (D)48, 5, 84MHz**; E2-E4(B) 47, 68MHz***
|
|
Video input
|
|
Frequency Range
|
|
20 Hz - 6 MHz
|
|
Level/Impedance
|
|
1V
|
|
±
|
|
1dB/75
|
|
Audio input
|
|
Frequency Range
|
|
20 Hz - 15kHz
|
|
Level/Impedance/Deviation*
|
|
775 mV RMS / 10kw / 50kHz
|
|
Carriers Accuracy
|
|
±
|
|
20kHz
|
|
Sound Subcarrier Frequency
|
|
5.5 MHz, 6.0 MHz, 6.5 MHz
|
|
A2 Stereo
|
|
Fine Tuning Range of Video Carrier Frequency
|
|
±
|
|
2.25 MHz max. by 0.25 MHz step
|
|
Combining Trough Loss
|
|
<2.0dB
|
|
Frequency Range of RF Combining
|
|
47-862 MHz
|
|
Video Frequency Response
|
|
±
|
|
1dB
|
|
A/V Ratio (switchable)
|
|
12/16 dB
|
|
Amplitude Modulation Depth, Typical
|
|
75%
|
|
Signal / Noise Ratio, Weighted
|
|
=
|
|
55dB
|
|
II, III Order Intermodulation Distortion
|
|
< -60 dB
|
|
Power Consumption
|
|
230V / 50Hz/2VA
|
|
Operating Temperature Range
|
|
-10º, +50ºC
|
|
Dimensions
|
|
128 x 120 x 54mm
|
|
Weight (packed)
|
|
0.5kg
|
|
* Available to set standard deviation ±50kHz of sound carrier when input level 150 mV, 775mV
|
|
** Output channels are specified when sound subcarrier frequency 6.5 MHz (standard OIRT)
|
|
*** Output channels are specified when sound subcarrier frequency 5.5 MHz (standard CCIR)
|
|
Software control
|
|
|
|
|
||||
|
|
|
|
||||
|
|
|
|
||||
|
