Bộ Cắt Tần Số Band Stop Filter
Bộ cắt tần số Band-Stop Filter sử dụng để lọc một giải tần, 1 tần số trong băng thông truyền hình cáp để tạo ra khoảng trống băng thông mới chèn được thêm các kênh khác.

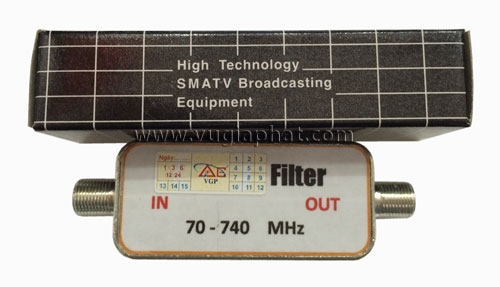

Bộ cắt tần số Band-Stop Filter
Phụ thuộc vào băng tần mình chọn mà sử dụng thiết bị lọc cho phù hợp
Click vào đây để xem hệ thống được chúng tôi mô tả triển khai cho hệ thống truyền hình với Bộ cắt tần số Band-Stop Filter
Giá trên chưa bao gồm 10% VAT
Nội dung bài viết của bạn về bài viết: Chú ý: Không chấp nhận định dạng HTML!
Chất lượng: Kém Tốt
Nhập mã số xác nhận bên dưới:
ecifications |
|
Leviton Product No.: |
Band Stop Filter WTF-388 |
UPC: |
|
Dimensions: |
3.59" x .81" diameter |
Channels Blocked: |
75 – 740 Mhz |
Style: |
Passive |
Inputs: |
1 F-type female |
Outputs: |
1 F-type male |
Color: |
Silver |
Warranty: |
01 tháng |
(1) Economical Filter Offers User Specified Cutoff (FC).
(2) FC is available From 5 mhz. to 860 mhz.
(3) Passband to stopband Frequency Transition is 5%.
(4) Temerature Stable.
(5) Final Production Graph available on request
(6) "F" type connectors standards.
(7) Customer specified cutoff frequency.
(8) Lowest insertion loss good impendence match reduce signal loss to keep the signal clean.
Technical Specification :
(1) Bandwidth : 5 to 860 mhz. (1000 mhz- inquire)
(2) Pass Band : customer specified cutoff frequency
(3) Stop Band : 45 db. Minimum (45 db. Above inquire)
(4) Insertion Loss : 1 to 1.5 db.
(5) Impedance : 75 ohms.
(6) Return Loss : 15 db. Minimum
(7) Transition : 12 mhz
|
|
|
|
||||
|
|
|
|
||||
|
|
|
|
||||
|
|
|
|
||||
|
|
|
|
||||
|
|
|
